预应力锚索注浆工艺

      今天，我们来详细说下锚索注浆的工艺问题。锚索注浆定义：锚索注浆是在锚孔钻造完成后，应及时安装锚固体，并进行锚孔注浆的一个过程。锚索注浆时间控制是在安装完锚固体（锚杆、锚索）后原则上不得超过 24小时。下面，详细分解下具体的工艺流程：

      1、注浆设备：注浆设备应根据设计要求采用相应的注浆材料、注浆方式和注浆压力，并结合实际锚固地层情况，综合确定选用相应注浆设备。

      2、注浆材料：注浆材料应依据设计图纸要求确定。一般宜选用灰砂比为 1：2~1：1，水灰比为 0.38~0.45的水泥砂浆或水灰比为 0.4~0.45 的纯水泥浆，必要时可以加入一定量的外加剂或掺加剂。注浆管材料：

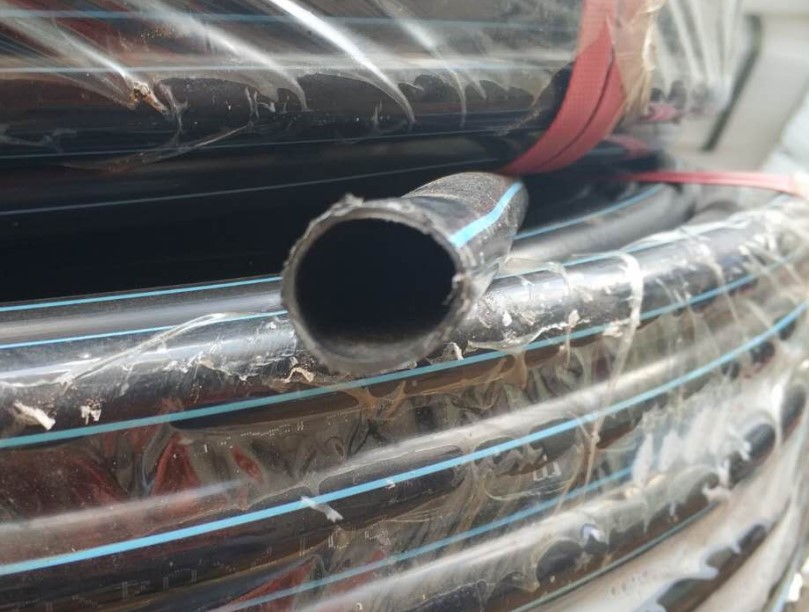

注浆管材料

      3、原材料要求：水泥宜使用普通硅酸盐水泥，必要时可采用抗硫酸盐水泥，不得使用高铝水泥。细骨料应选用粒径小于 2mm的中细砂；砂的含泥量按质量计不得大于 3%；砂中所含云母、有机质、硫化物及硫酸盐等有害物质的含量，按质量计不宜大于 1%。拌和水中不应含有影响水泥正常凝结与硬化的有害物质，不得使用污水；永久性锚固工程不得使用 pH 值小于 4.0 的酸性水和硫酸盐含量按 SO4计算超过水重 1%的水。必要时，水泥浆中可加入控制泌水或延缓凝结等外加剂，但必须符合产品标准；水泥浆中氯化物的总含量不得超过水泥质量的 1%；除二次高压注浆(劈裂注浆、和自由段二次注浆(补充注浆、外，一般不宜采用膨胀剂。

      4、注浆浆液：注浆浆液应严格按照配合比搅拌均匀，随搅随用，浆液应在初凝前完成，并严防石块、杂物混入浆液。注浆浆体强度不应低于 20MPa。

      5、注浆结束：锚孔灌浆作业一般宜用孔底返浆方式注浆，直至锚孔孔口溢出浆液或排气管停止排气时，方可停止注浆。

      6、注浆记录与试验：在注浆作业过程中，应做好注浆记录。同时，每批次注浆都应进行浆体强度试验，且不得小于两组，保证满足设计浆体强度的要求。

      7、一次常压注浆：一次常压注浆分为锚固段注浆和全段一次性注浆两种注浆方式，一般常采用全段一次性注浆。

      8、二次补充注浆：二次补充注浆适用于一次常压锚固段注浆的情况，即在预应力张拉锁定工序完成之后，对锚固体的自由段进行补充充填注浆。

      9、 二次高压注浆(劈裂注浆、：根据设计要求，为提高锚固段的抗拔能力，宜采用二次高压注浆，即劈裂注浆。二次高压注浆的注浆材料宜选用水灰比为 0.45~0.5 的纯水泥浆。对锚固体的二次高压注浆，应在一次注浆形成的水泥结石体强度达到 5.0MPa 时进行，注浆压力、注浆数量和注浆时间可根据锚固体的体积及锚固地层情况确定，并分段依次由下至上进行。
